查特杜瓦瓶MC450MP MCR液氮罐
查特的Dura-Cylinder杜瓦瓶液氮罐主要是為高效液氮補給和高效用氣而設計，使用液體儲存，而高效供氣的使用方式，在激光切割和分析儀器領域得到廣泛的應用。200升，450升的查特杜瓦瓶罐體的內部汽化管路在這種使用環境下得到了有效的利用。組合式壓力調節器的罐內壓力調節系統和內部汽化盤管，可以使氣體輸出最大達到15.1立方米每小時并保持穩定。而且查特杜瓦瓶使用液態儲存，保存時間更長，靜態揮發率更低，有效利用率更高。其超群的絕熱結構，使得一段時間內產品損耗極少或者沒有損耗。
一 產品優點：
1液氮杜瓦瓶主要由罐體，監控裝置，安全裝置，壓力平衡回路，閥門及其他配件所組成，其主要的控制閥組及接頭安裝在罐體的頂部，主要是便于操作，并可鏈接各種標準尺寸的軟管。
2主體結構的罐體內外膽主要由奧氏體不銹鋼制造，內部高真空絕熱保溫應用絕緣物料，并經過真空處理，使真空層與熱力絕緣,真空層厚度25mm，經久耐用。
3組合式壓力控制調節，超低汽化損失。LCCM組合式調壓閥，是經過校準過的；專門為查特而獨特設計的；集增壓及經濟回流與一體的；可讀的，機械式的可調結構。查特調壓閥，調節帽下可直接讀出增壓回路的壓力。
4查特450杜瓦瓶液氮罐是框架式結構，便于叉車搬運和固定，也可以最大限度的起到對瓶體的保護作用。
5查特450杜瓦瓶使用差壓式液位計，監控精度高。
二 技術參數：
|
型號/ Model |
單位Unit |
MC390MP MCR |
MC390HP MCR |
MC450MP MCR |
MC450HP MCR |
|
尺寸/ Dimensions |
|
瓶體直徑/Cylinder Diameter |
厘米/cm |
75 |
75 |
75 |
75 |
|
瓶體高度/Cylinder Height |
厘米/cm |
141 |
141 |
156 |
156 |
|
框架長度/Base Length |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架寬度/Base Width |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架高度/Base Height |
厘米/cm |
200 |
200 |
200 |
200 |
|
瓶體空重/Empty Weigt |
公斤/kg |
197 |
242 |
216 |
266 |
|
框架重/Frame Weight |
公斤/kg |
164 |
164 |
164 |
164 |
|
充裝液體重量/ (N2) |
公斤/kg |
272 |
256 |
314 |
294 |
|
(O2) |
公斤/kg |
387 |
366 |
445 |
420 |
|
(Ar) |
公斤/kg |
470 |
445 |
539 |
511 |
|
(CO2) |
公斤/kg |
/ |
392 |
/ |
452 |
|
(N2O) |
公斤/kg |
/ |
372 |
/ |
427 |
|
技術指標 / Technical Specifications |
|
|
|
|
安全閥設定壓力 |
Psig/MPa |
230/1.58 |
350/2.41 |
230/1.58 |
350/2.41 |
|
Relief Valve Setting |
|
|
|
|
|
|
日蒸發率(%每天） |
N2 |
1.84% |
1.84% |
1.80% |
1.80% |
|
O2 Ar |
1.50% |
1.50% |
1.40% |
1.40% |
|
NER(per day %) |
|
|
|
|
CO2 |
|
0.60% |
|
0.50% |
|
幾何容積/Gross capacity |
升/Liter |
390 |
390 |
450 |
450 |
|
凈容積/Net Capacity |
升/Liter |
371 |
371 |
428 |
428 |
|
標況下氣體體積 / Standard Volume |
|
|
|
|
|
氮/N2 |
Nm3 |
218 |
391 |
252 |
233 |
|
氧/O2 |
Nm3 |
262 |
253 |
302 |
292 |
|
氬/Ar |
Nm3 |
251 |
246 |
289 |
284 |
|
二氧化碳/CO2 |
Nm3 |
|
197 |
|
227 |
|
氣流 / Gas Flow |
|
|
|
|
|
|
N2,O2,Ar |
Nm3/hr |
15.1 |
15.1 |
15.1 |
15.1 |
|
CO2 |
Nm3/hr |
|
5.1 |
|
5.1 |
* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure

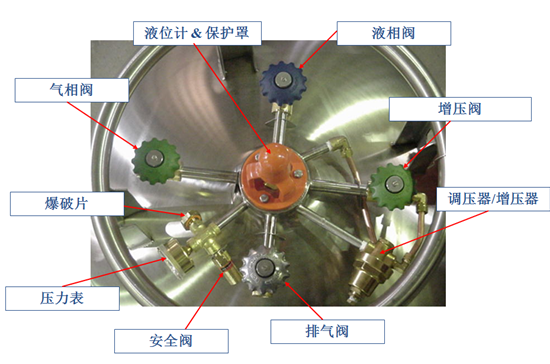

三 功能配置
1、氣相閥—可直接輸出氣體使用
2、液相閥—充裝或輸出液體
3、調壓器/增壓器—控制（接通/斷開）壓力控制調節器
4、排氣閥—釋放罐內壓力
5、安全閥—超壓泄壓
6、壓力表、安全閥、爆破片
7、增壓閥—開啟罐內增壓
9、液位表&保護罩—焊接絕熱氣瓶中液體寸量
查特杜瓦瓶MC450MP MCR液氮罐
四 查特杜瓦瓶的使用方法
A、使用氣體
1 將需氣管道接駁至氣體使用閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰松接頭，造成接頭松動漏氣。
2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態。
3 打開氣體使用閥開始供氣給用氣設備。
4 如長時間不使用，將氣體使用閥和增壓閥關閉，以免造成浪費。
5 用完后，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成污染。
6 拆除接駁至氣體使用閥上的管道，松開管道時，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭，造成接頭松動漏氣。
B、液體使用
1 將取液管道接駁至液體閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰松接頭，造成接頭松動漏氣。
2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態，但使用低壓罐或取液氮作冷凍的用戶，可根據提取液氮的速度開關增壓閥，選擇合適的壓力，但一般壓力不宜超過0.2Mpa。
3 緩慢開始液體閥，開始取液體。
4 如不使用，將液體閥和增壓閥關閉，以免造成浪費。
5 用完后，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成污染。
6 拆除接駁至液體閥上的管道，松開管道時，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭，造成接頭接頭漏氣。
五 貯存及使用安全要點
1貯存及使用場所必須保持足夠通風，以防止氮氣和氬氣泄漏或排放，造成缺氧窒息；防止氧氣泄漏或排放，形成富氧，易造成周圍物質起火。
-貯存及使用場所必須遠離火源，熱源及腐蝕性物質。
2使用液體時，必須配戴皮手套或隔熱手套操作低溫部件，并保持干爽，防止凍傷手部皮膚。
3從杜瓦瓶取液氮作冷凍時，必須配戴臉罩，以防止液氮飛測凍傷臉部皮膚及眼睛。
4使用在氧氣的管道，接頭和密封材料等部件，嚴禁帶油脂，并且能與氧氣相容。
5如果有任何疑問，請與我公司聯系
