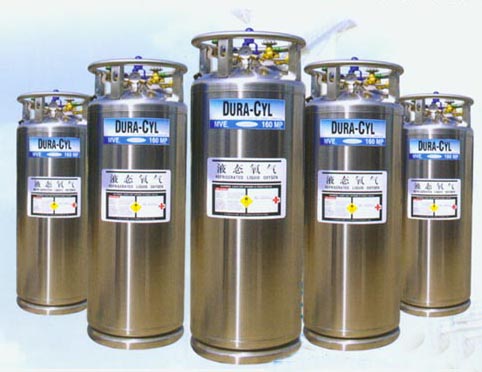

180MP CHART MVE自增壓液氮罐


一  產品優點：

1液氮杜瓦瓶主要由罐體，監控裝置，安全裝置，壓力平衡回路，閥門及其他配件所組成，其主要的控制閥組及接頭安裝在罐體的頂部，主要是便于操作，并可鏈接各種標準尺寸的軟管。

2主體結構的罐體內外膽主要由奧氏體不銹鋼制造，內部高真空絕熱保溫應用絕緣物料，并經過真空處理，使真空層與熱力絕緣,真空層厚度25mm，經久耐用。

3組合式壓力控制調節，超低汽化損失。LCCM組合式調壓閥，是經過校準過的；專門為查特而獨特設計的；集增壓及經濟回流與一體的；可讀的，機械式的可調結構。查特調壓閥，調節帽下可直接讀出增壓回路的壓力。

4查特杜瓦瓶液氮罐都為您配置兩種便捷推車，可以方便移動及搬運罐體。
5查特獨特的可以重復使用的真空抽口，便于維護。
6標配的專利查特液位計，便于了解罐內液氮液位，便于沖裝液氮及使用。并可以360 °轉動。
180MP CHART MVE自增壓液氮罐

二 技術參數：

產品型號		180MP	180HP
規格	單位
壓力級別		MP	HP
容量（升）	幾何容積	196
尺寸和安全閥開啟壓力設定值
安全閥設定壓力	psig/mpa	230/1.6	350/2.4
直徑	厘米	50.8
高度	厘米	161.3
空重（公斤）		117.9	136.1
滿重（公斤）	N2	253	263
	O2	309	318
	Ar	351	357
	CO2		331
	N2O		321
標準狀態下氣體體積	N2	108	102
	O2	134	127
	Ar	130	124
	CO2		99
	N2O		94
性能
日蒸發量%每天	N2	1.9
	O2-Ar	1.3
	CO2-N2O		0.5
氣流（NM3/Hr）	N2-O2-Ar	9.2
	CO2-N2O		2.9

氣瓶規格   DPL450-196-1.38I  * 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure180MP CHART MVE自增壓液氮罐

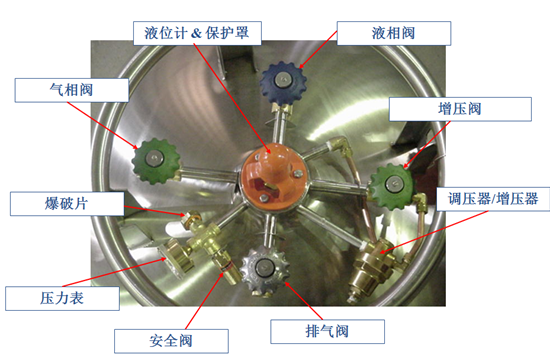

三 功能配置
1、氣相閥—可直接輸出氣體使用
2、液相閥—充裝或輸出液體
3、調壓器/增壓器—控制（接通/斷開）壓力控制調節器
4、排氣閥—釋放罐內壓力
5、安全閥—超壓泄壓
6、壓力表、安全閥、爆破片
7、增壓閥—開啟罐內增壓
9、液位表&保護罩—焊接絕熱氣瓶中液體寸量





四 查特杜瓦瓶的使用方法

A、使用氣體
1 將需氣管道接駁至氣體使用閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰松接頭，造成接頭松動漏氣。

2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態。

3 打開氣體使用閥開始供氣給用氣設備。

4 如長時間不使用，將氣體使用閥和增壓閥關閉，以免造成浪費。

5 用完后，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成污染。

6 拆除接駁至氣體使用閥上的管道，松開管道時，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭，造成接頭松動漏氣。


B、液體使用
1 將取液管道接駁至液體閥的接頭上，上緊接頭時必須使用兩把扳手，防止擰松接頭，造成接頭松動漏氣。

2 打開杜瓦瓶增壓閥，讓杜瓦瓶處于自動調壓狀態，但使用低壓罐或取液氮作冷凍的用戶，可根據提取液氮的速度開關增壓閥，選擇合適的壓力，但一般壓力不宜超過0.2Mpa。
3 緩慢開始液體閥，開始取液體。
4 如不使用，將液體閥和增壓閥關閉，以免造成浪費。
5 用完后，關閉杜瓦瓶上所有閥門，防止空氣及其雜質進入杜瓦瓶，造成污染。
6 拆除接駁至液體閥上的管道，松開管道時，必須確保管道內氣體已排空，并且使用兩把扳手防止擰松接頭，造成接頭接頭漏氣。










查特自增壓液氮罐 CHART Dura-Cylinder
產品型號		160MP	160HP	180MP	180HP	200MP	200HP	204VHP	DC230LP
規格		160		180		200			230
壓力級別		MP	HP	MP	HP	MP	HP	VHP	LP
容量（升）	幾何容積	176		196		209		204	240
尺寸和安全閥開啟壓力設定值
安全閥設定壓力	psig/mpa	230/1.6	350/2.4	230/1.6	350/2.4	230/1.6	350/2.4	500/3.45	22/0.15
直徑	厘米	50.8							60.6
高度	厘米	151.3		161.3		167.1			160
空重（公斤）		113.4	126.9	117.9	136.1	126.9	145.1	170	142
滿重（公斤）	N2	234	241	253	263	271	280	286	324
	O2	285	290	309	318	331	339	349	400
	Ar	322	325	351	357	375	380	386	460
	CO2		303		331		353	354
	N2O		293		321		343	344
標準狀態下氣體體積	N2	97	91	108	102	105	108	93
	O2	120	114	134	127	143	133	123
	Ar	117	111	130	124	139	130	120
	CO2		89		99		105	93
	N2O		84		94		100	88
性能
日蒸發量%每天	N2	2		1.9		1.85		2	1.5
	O2-Ar	1.4		1.3		1.2		1.4	0.8
	CO2-N2O		0.5		0.5		0.5	0.5
氣流（NM3/Hr）	N2-O2-Ar	9.2		9.2		10.5		9.2
	CO2-N2O		2.9		2.9		2.9	2.9



------------------------------------------------------------------------------------------------------------------------------------------
